SMT打樣有哪些過程?質量怎么樣?
2023-2-20 13:55:34管理員

一、SMT打樣的技術及硬件

SMT打樣的技術是指在電路板上安裝電子元器件的技術,主要是指用貼片機將SMT(Surface Mount Technology)貼片元件安裝在電路板上。SMT打樣硬件包括貼片機、錫膏印刷機、高低溫烘箱、X射線檢測機、AOI檢測機、螺絲機等,每個硬件都有自己的功能和作用,可以有效的實現SMT打樣的要求。

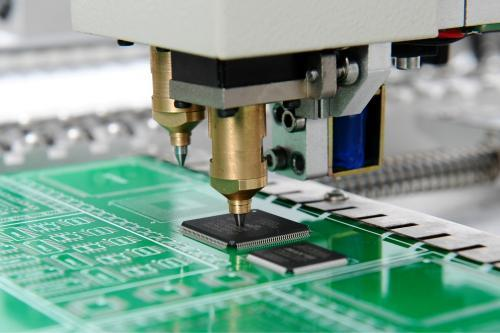

SMT打樣

二、SMT打樣的過程

SMT打樣的過程主要包括準備、PCB面布線、PCB面拆除元器件、錫膏印刷、貼片元件安裝、X射線檢測和AOI檢測等幾個環節,每個環節都需要進行規范的操作,以確保SMT打樣的質量。

三、SMT打樣的要求

a.技術要求:必須熟悉SMT打樣工藝流程,了解電路原理,掌握SMT打樣操作技術,熟悉SMT打樣設備操作;

b.耐心要求:SMT打樣操作需要一定的耐心,在操作中需要細心、謹慎,仔細檢查元器件的尺寸、位置,以確保質量;

c.質量要求:打樣完成后,要求無折斷、無漏錫、無腳落、無折角等情況,保證打樣質量水平;

d.精度要求:打樣過程中需要掌握安裝位置的精度,確保元件與元件之間的安裝位置精度和尺寸精度,以保證整體電路設計的準確性。

四、SMT打樣質量控制

a.在打樣過程中,需要對使用的錫膏和元器件進行質量把關,以確保質量;

b.需要對SMT設備進行定期維護和保養,以確保設備的穩定性;

c.需要定期對SMT打樣的質量進行測試,以確保打樣的準確性;

d.需要建立SMT打樣的質量檢驗標準,以確保打樣的合格率;

e.需要對SMT打樣操作員進行定期培訓,以提高打樣的技能。

五、SMT打樣的選擇

a.要根據自身電路設計的元器件種類、數量、尺寸等確定SMT打樣機的類型;

b.要根據自身生產需求確定適合自身的設備的類型;

c.要結合生產能力,確定適合自身的設備的數量;

d.要考慮設備的投資成本,確定適合自身的設備的品牌;

e.要考慮設備的維護成本,確定適合自身的設備的使用年限。

六、SMT打樣的應用

SMT打樣技術在電子產品制造中有著重要的作用,它可以為設計者提供了很多方便,可以使用小尺寸的元器件,更快地進行產品的設計和制造,同時可以實現高精度和高密度的貼片元件,為電子產品的小型化和智能化提供了可能。目前,SMT打樣技術已經廣泛應用于消費電子、汽車電子、通信電子、航空航天、安防監控、醫療設備等行業。
